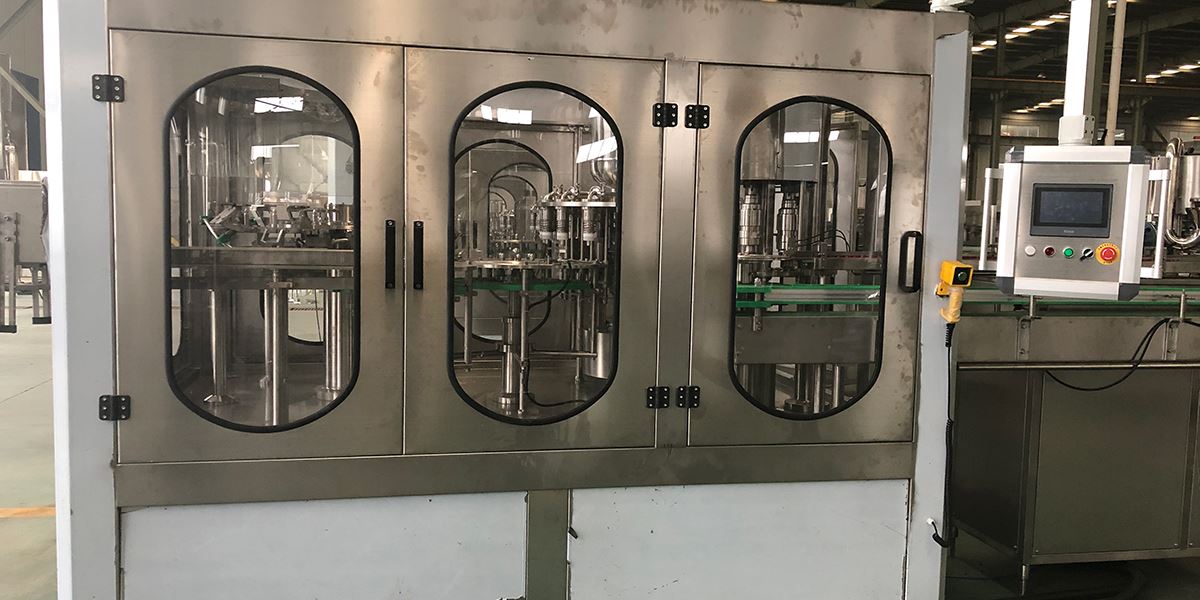

Автоматическое оборудование для розлива негазированных напитков 3-в-1

Моноблок для мойки, розлива и укупорки соков, чая и молока

Автоматическая машина для розлива негазированных напитков является идеальным решением для розлива негазированных напитков в пластиковые или стеклянные бутылки. Три процесса мытья бутылок, наполнения и укупорки выполняются в одной моноблочной ротационной системе розлива. Разливочная машина 3-в-1 является идеальным автоматическим оборудованием для розлива жидкостей для компаний, производящих напитки, для розлива подавляющего большинства негазированных напитков, которые можно найти на полках магазинов. Автоматическая машина может наполнять тару со скоростью до 40 000 бутылок в минуту.

Автоматическое оборудование для розлива негазированных напитков 3-в-1
Запросить расценки
Общие сведения
  • Тип бутылки: ПЭТ-бутылки, стеклянные бутылки
  • Тип крышки: пластиковые завинчивающиеся крышки, спортивные крышки, алюминиевые крышки
  • Объем бутылки: 200-2000мл
  • Метод промывки: применение недавно разработанного механического клапана, который точно регулирует подачу промывочной жидкости без утечки воды
  • Метод наполнения: система наполнения с небольшим отрицательным давлением обеспечивает точный контроль уровня жидкости в контейнере
  • Метод укупорки: укупорочная головка с магнитной муфтой используется для укупорки пластиковых винтовых крышек и спортивных крышек, крутящий момент легко регулируется, система укупорки алюминиевой крышкой формирует резьбу и запечатывает алюминиевые крышки на бутылках с исключительной легкостью и высокой скоростью
  • Подробнее
Технические характеристики
Модель Производительность (ПЭТ бутылка объемом 500 мл) Габариты (Д×Ш×В) Мощность Вес
JR14-12-4
3000 бут/ч 2400×1900×2800мм 3 кВт 4000 кг
JR16-16-5
6000 бут/ч 2600×1900×2200мм 3 кВт 4500 кг
JR18-18-6
8000 бут/ч 2800×2050×2200мм 3 кВт 5000 кг
JR24-24-8
12000 бут/ч 3100×2250×2800мм 4 кВт 6500 кг
JR32-32-10
15000 бут/ч 3600×2900×2900мм 5.5 кВт 8000 кг
JR40-40-10
18000 бут/ч 4250×3250×2900мм 7.5 кВт 9500 кг
JR50-50-12
22000 бут/ч 5200×3700×3000мм 11 кВт 13000 кг
JR60-60-15
25000 бут/ч 6300×4400×3000мм 11 кВт 16000 кг
JR72-72-16
32000 бут/ч 6900×4950×3000мм 11 кВт 17000 кг
JR80-80-18
36000 бут/ч 7600×5100×3000мм 15 кВт 19000 кг
JR100-100-20
40000 бут/ч 9800×6600×3000мм 18.5 кВт 25000 кг
Характеристики
  • Оборудование разработано для розлива негазированных напитков, таких как фруктовые соки, чай, молоко, спортивные напитки;
  • Сочетание функций мойки, розлива и укупорки в одной машине;
  • Оснащено системой контроля температуры и регулируемым обратным потоком;
  • Отсутствие мертвых зон для стерилизации входных и выходных отверстий наливного клапана, обеспечение стерильности внутреннего наполнительного клапана. Заправочный клапан оснащен чашкой для автоматической очистки CIP;
  • Горловины бутылок очищаются водой перед процессом укупорки, эффективно предотвращая образование плесени и грибка на горлышках бутылок;
  • Оснащен ПЛК и преобразователем частоты для обеспечения высокой степени автоматизации производства и бесперебойной работы, а сенсорная панель обеспечивает легкий доступ ко всем настройкам;
Конфигурации
  • Преобразователь частоты: Siemens
  • ПЛК: Siemens
  • Автоматический выключатель: Siemens
  • Цепной контактор: Siemens
  • Тепловое реле: Siemens
  • Бесконтактный переключатель: Omron
  • Оптоволоконный коммутатор: Omron
  • Сенсорный экран: Kinco/Siemens
  • Пневматические компоненты: AIRTAC/FESTO
  • Нержавеющая сталь: POSCO
  • Бутылки ПЭТ
  • Стеклянные бутылки
Станции машины для розлива жидкостей в ПЭТ бутылки

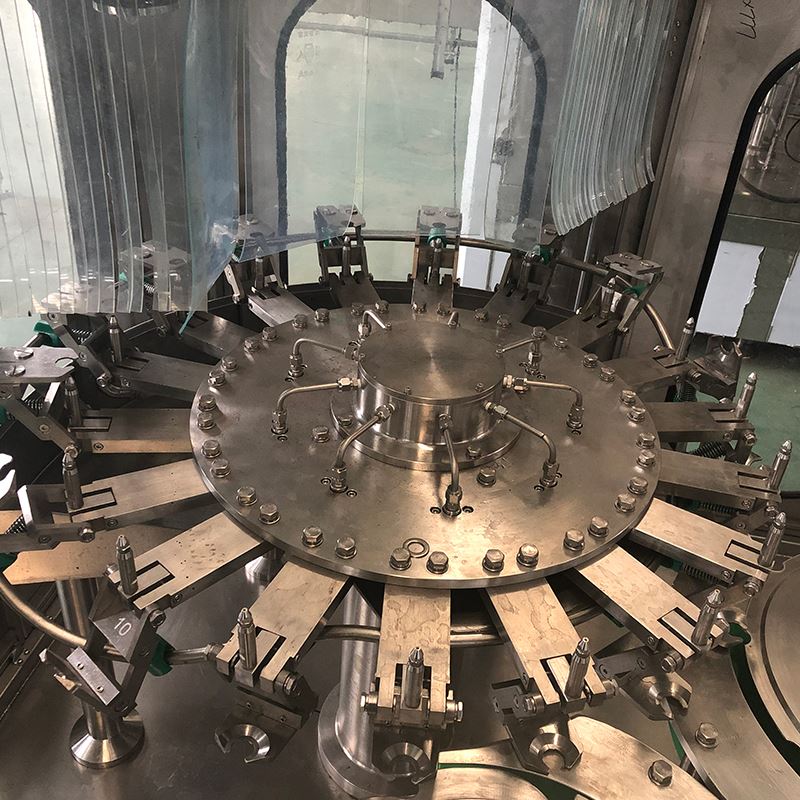

    1. Станция мойки (ПЭТ бутылки)
    2. Станция мойки (ПЭТ бутылки)

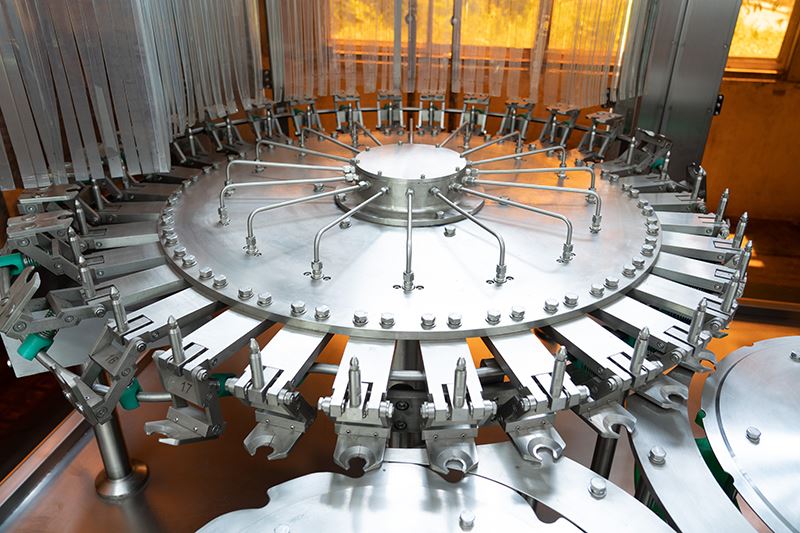

      • Используется роторный ополаскиватель бутылок, который позволяет тщательно очистить внутреннюю часть пустых стеклянных или пластиковых контейнеров перед процессом розлива.
      • ПЭТ бутылки и стеклянные бутылки поступают в моноблочную машину через подающее звездообразное колесо и захватываются захватом для горлышка бутылки, который переворачивает бутылки вверх дном по центру над распылительной насадкой для промывания внутренней части бутылки стерильной водой. После ополаскивания вода с бутылки стекает, бутылка автоматически переворачивается и перемещается в турель наполнения через звездочку разгрузки.
      • Все детали, контактирующие с промывочной жидкостью, и наружная облицовка изготовлены из высококачественной нержавеющей стали.

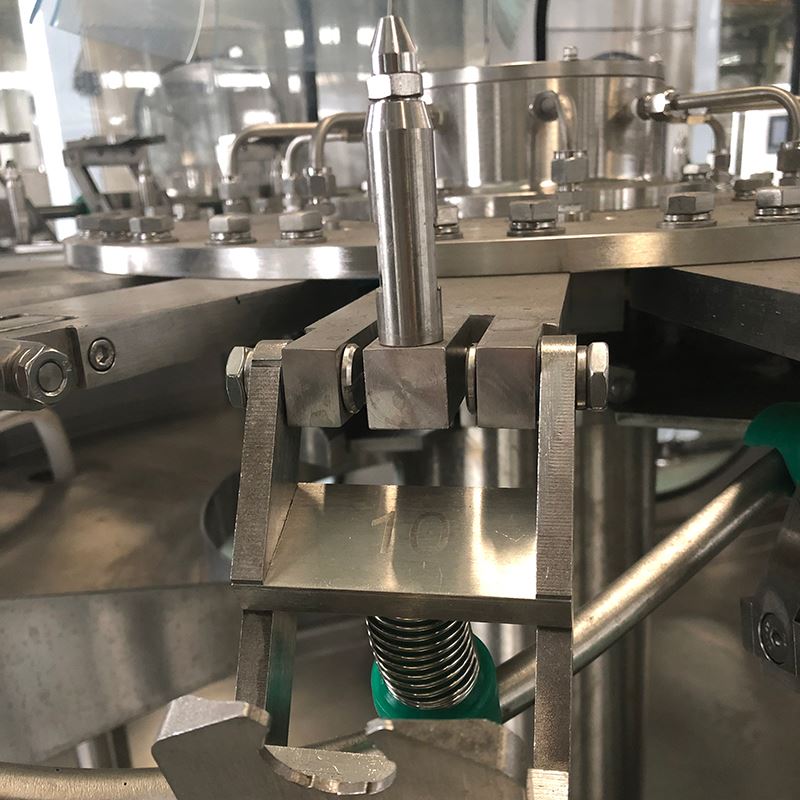

      • Захват из нержавеющей стали отличается простой конструкцией и легкой регулировкой, а небольшая контактная поверхность сводит к минимуму вторичное загрязнение горлышка бутылки.

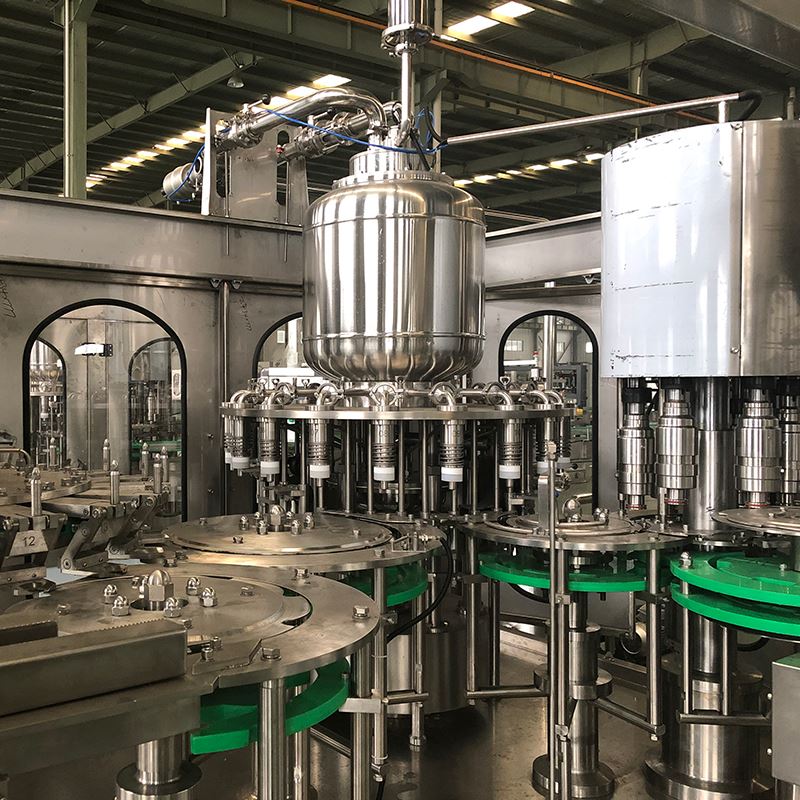

    1. Станция наполнения (ПЭТ бутылки)
    2. Станция наполнения (ПЭТ бутылки)

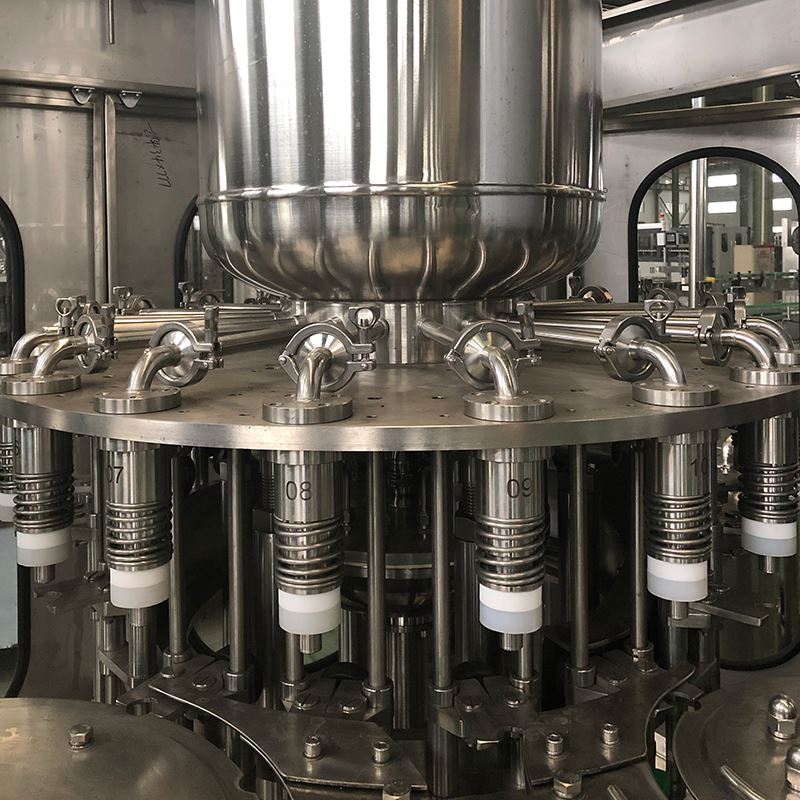

      • Заправочный клапан выполняет заполнение при небольшом отрицательном давлении (легкий вакуум), что обеспечивает высокую эффективность заполнения и высокую точность уровня жидкости. Вакуумный заправочный клапан не имеет внутренней пружины, что обеспечивает удобство очистки клапана. Температура наполнения контролируется благодаря оптимальному обратному потоку.
      • Объем наполнения можно регулировать, уровень жидкости в наполненных бутылках постоянный.
      • Механизм зубчатой передачи используется для обеспечения высокой эффективности, низкого уровня шума, длительного срока службы и простоты обслуживания.
      • Регулировка скорости достигается преобразователем частоты.

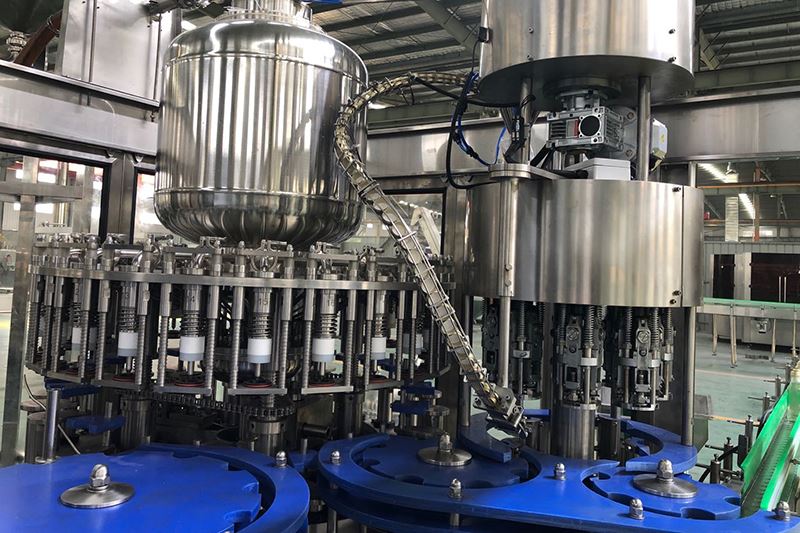

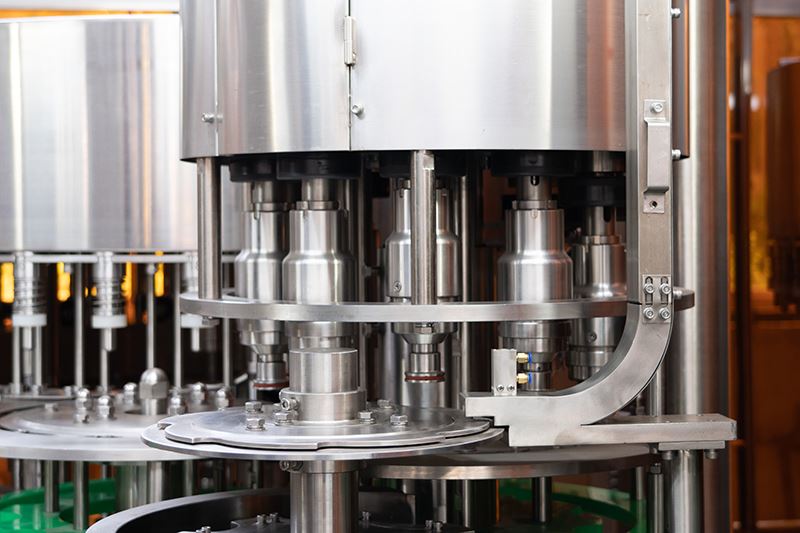

    1. Укупорочная станция (ПЭТ бутылки)
    2.  Укупорочная станция (ПЭТ бутылки)

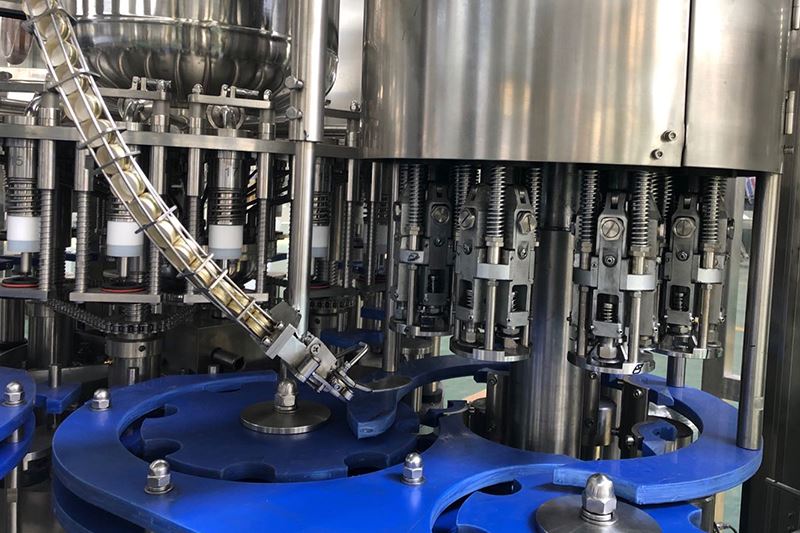

      • Крышки, выгруженные из сортировщика, размещаются в правильном положении и навинчиваются на наполненные бутылки, после чего бутылки по конвейеру передаются в последующий процесс.
      • Система «pick & place» выполняет закрытие крышек с помощью электромагнитных укупорочных головок, что позволяет избежать столкновения бутылок в процессе укупорки.
      • Конструкция укупорочного устройства изготовлена из нержавеющей стали 304/316.
      • Процесс укупорки автоматически останавливается, когда бутылки заканчиваются.
      • Высокая эффективность укупорки, частота отказов составляет менее 0,2%.
Станции машины для розлива жидкостей в стеклянные бутылки

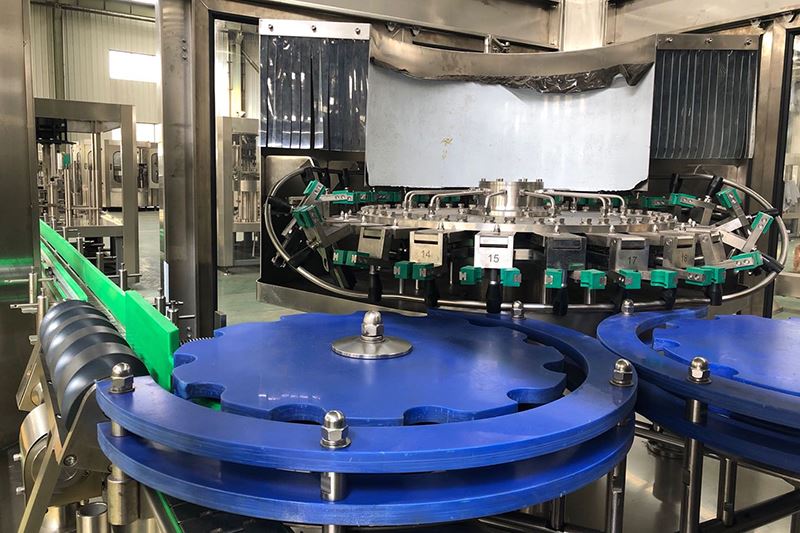

    1. Станция мойки (стеклянные бутылки)
    2. Станция мойки (стеклянные бутылки)
      • Стеклянные бутылки поступают в моноблочную машину по пневматическому транспортеру.
      • Все ополаскивающие головки изготовлены из нержавеющей стали 304/316, конструкция распыления воды способствует экономии воды и обеспечивает лучший эффект очистки.
      • Захват для бутылок из нержавеющей стали 304/316 имеет пластиковую накладку, что защищает стеклянные бутылки от растрескивания во время мытья.
      • Моечный насос изготовлен из нержавеющей стали 304/316, что обеспечивает высокую надежность при использовании в разливочных машинах большого объема.

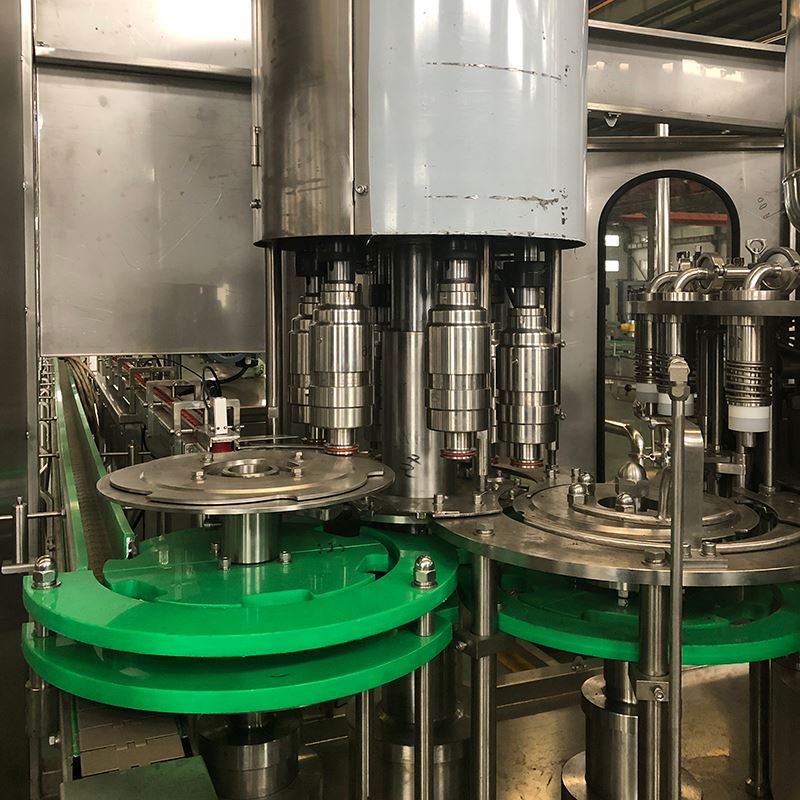

    1. Станция наполнения (стеклянные бутылки)
    2. Станция наполнения (стеклянные бутылки)
      • Сопло из нержавеющей стали 304/316 позволяет с высокой точностью наливать жидкие продукты.
      • Объем наполнения можно регулировать, уровень жидкости в наполненных бутылках постоянный.
      • Все детали, контактирующие с жидкостью, изготовлены из нержавеющей стали 304/316, поверхность отполирована, легко чистится.
      • Заправочный насос изготовлен из нержавеющей стали 304/316.
      • Высокоэффективная распылительная насадка обеспечивает тщательное мытье бутылок, что значительно экономит воду для ополаскивания.

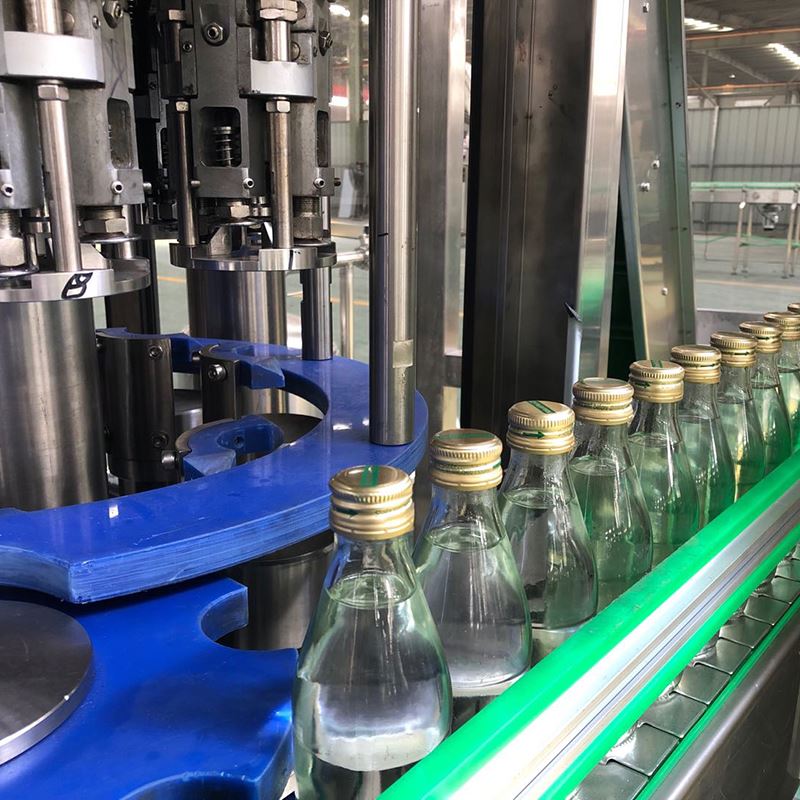

    1. Укупорочная станция (стеклянные бутылки)
    2.  Укупорочная станция (стеклянные бутылки)
      • Крышки от бутылок, выгруженные из сортировщика, размещаются в правильном положении и навинчиваются на наполненные бутылки, после чего бутылки по конвейеру передаются в последующий процесс.
      • Система «pick & place» выполняет закрытие крышек с помощью электромагнитных укупорочных головок, что позволяет избежать столкновения бутылок в процессе укупорки.
      • Конструкция укупорочного устройства изготовлена из нержавеющей стали 304/316.
      • Процесс укупорки автоматически останавливается, когда бутылки заканчиваются.
      • Высокая эффективность укупорки, частота отказов составляет менее 0,2%.
Главные детали
  • Автоматическое оборудование для розлива негазированных напитков 3-в-1
  • Автоматическое оборудование для розлива негазированных напитков 3-в-1
  • Автоматическое оборудование для розлива негазированных напитков 3-в-1
  • Автоматическое оборудование для розлива негазированных напитков 3-в-1
  • Автоматическое оборудование для розлива негазированных напитков 3-в-1
  • Автоматическое оборудование для розлива негазированных напитков 3-в-1
